全國(guó)服務(wù)熱線：13862672536
13862672536
PP板材代加工_佳德智能裝備有限公司_實(shí)力廠家，PP（聚丙烯）板材具有質(zhì)輕、強(qiáng)度高、耐化學(xué)腐蝕、易加工等特點(diǎn)，廣泛應(yīng)用于化工容器、建筑裝飾、包裝等領(lǐng)域。以下是其常見配方、生產(chǎn)流程及工藝要點(diǎn)：
一、PP板材配方（基礎(chǔ)組成）
PP板材配方以聚丙烯樹脂為基材，根據(jù)性能需求添加助劑，典型組成如下：
- 基礎(chǔ)樹脂（占比85%-95%）：
核心成分，決定板材基本性能，常用類型：
- 均聚PP（hPP）：剛性好、硬度高，但低溫脆性較明顯；
- 共聚PP（cPP，如嵌段共聚、無規(guī)共聚）：韌性更好，低溫抗沖擊性優(yōu)異，常與均聚PP共混調(diào)節(jié)性能。
- 助劑（占比5%-15%）：
- 增韌劑：如EPDM（三元乙丙橡膠）、POE（聚烯烴彈性體），提升抗沖擊性；
- 填充劑：如碳酸鈣（降低成本）、滑石粉（改善剛性和耐熱性）、玻纖（增強(qiáng)強(qiáng)度，用于高強(qiáng)度板材）；
- 加工助劑：如潤(rùn)滑劑（硬脂酸酯，減少熔體與設(shè)備摩擦）、成核劑（提高結(jié)晶速率，改善透明度）；
- 功能助劑：抗氧劑（防止熱老化）、紫外線吸收劑（戶外用板材，抗紫外線老化）、著色劑（色母粒）
二、PP板材生產(chǎn)流程工
1. 原料混合
將PP樹脂、填充劑、助劑按比例投入高速混合機(jī)，常溫下攪拌5-10分鐘，使物料均勻分散（若含粉體填充劑，需確保無團(tuán)聚）。
2. 熔融塑化
混合后的物料加入單螺桿或雙螺桿擠出機(jī)，通過分段加熱（溫度通常180-230℃，共聚PP可稍低，均聚PP稍高）和螺桿剪切，使物料完全熔融并混合均勻，形成穩(wěn)定熔體。

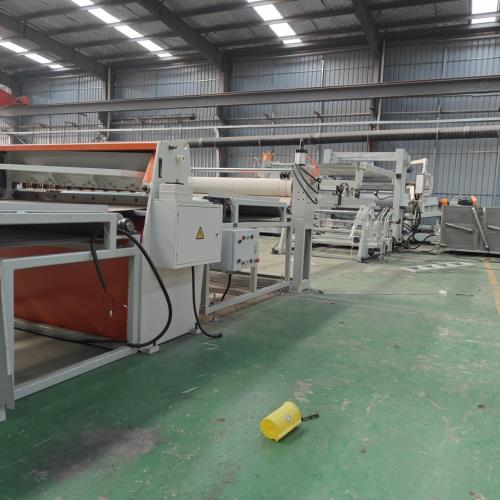

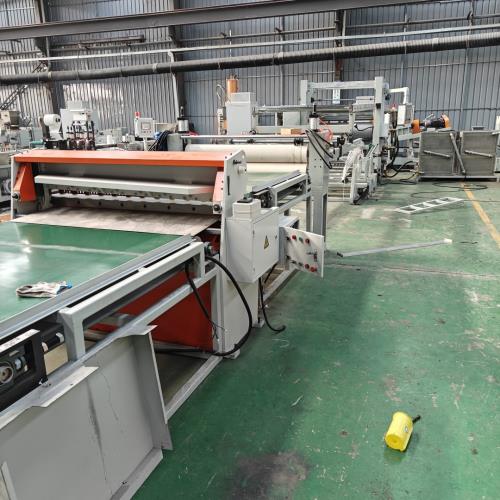

3. 擠出成型
熔體通過T型平模頭擠出，形成連續(xù)的熔體片材，隨后進(jìn)入三輥壓光機(jī)（或冷卻輥組）：
- 壓光：通過輥筒壓力展平、控制厚度（厚度可通過輥筒間距調(diào)節(jié)，常見0.5-50mm）；
- 冷卻：輥筒內(nèi)部通冷水，快速冷卻定型，避免板材翹曲。

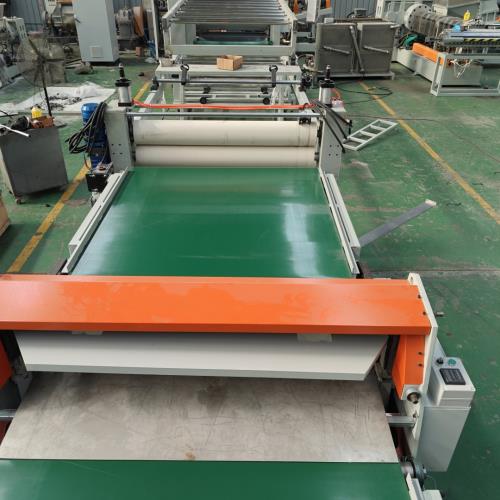

4. 后續(xù)處理
定型后的板材經(jīng)牽引機(jī)輸送，按需求長(zhǎng)度裁切（或收卷，適用于薄板材）；部分場(chǎng)景需進(jìn)行表面處理（如打磨、印刷）或二次加工（如焊接、折彎）
工藝關(guān)鍵：
- 溫度控制：避免溫度過高導(dǎo)致PP降解（出現(xiàn)黃變、性能下降），或過低導(dǎo)致塑化不均；
- 冷卻速度：影響板材結(jié)晶度，冷卻越快，結(jié)晶度越低，韌性越好（但剛性略降）；
- 牽引速度：需與擠出速度匹配，避免板材拉伸過度或松弛起皺。
配方和工藝可根據(jù)需求調(diào)整，例如化工用耐腐板材可減少填充劑、增加純樹脂比例；高強(qiáng)度板材可添加玻纖增強(qiáng)。
改性料造粒代加工 m.oofen.com/contents/450/198.html
TPE造粒代加工 m.oofen.com/contents/450/199.html
PP導(dǎo)電片材生產(chǎn)線 m.oofen.com/contents/448/200.html
TPE片材代加工 m.oofen.com/contents/450/201.html
防銹母料造粒代加工 m.oofen.com/contents/448/202.html
TPE腳墊板材代加工 http://m.oofen.com/contents/450/203.html
雙螺桿造粒機(jī) http://www.bsjdl.com
雙螺桿造粒機(jī) http://www.jd59.bsjdl.com/
